เชื่อมต่อ OT สู่ IT ไร้รอยต่อ: เจาะลึกโมดูล RD81MES96N บน Mitsubishi MELSEC iQ-R PLC โดยไม่ต้องพึ่งพา PC Gateway

Standard IO Technology Engineering Team2026-10-08อ่าน 5 นาที

แชร์บทความนี้:คัดลอกลิงก์

ในยุคการปฏิวัติอุตสาหกรรมสู่ **Smart Factory (Industry 4.0)** ข้อมูลจากกระบวนการผลิตหน้างาน (OT: Operational Technology) ถือเป็นหัวใจสำคัญในการตัดสินใจของระบบบริหารจัดการระดับบน (IT: Information Technology เช่น MES, ERP และ SAP) ไม่ว่าจะเป็นข้อมูลการนับชิ้นงาน (Production Counter), บาร์โค้ดสินค้า (Traceability), พารามิเตอร์คุณภาพ (QC Torque / Pressure / Temperature) ไปจนถึงค่ากำลังไฟฟ้าและพลังงานที่ใช้จริง

อย่างไรก็ดี ปัญหาคลาสสิกที่วิศวกรระบบอัตโนมัติและฝ่าย IT ต้องปวดหัวร่วมกันมาตลอดหลายปี คือวิธีการส่งผ่านข้อมูลระหว่าง PLC และ Database ของบริษัท ซึ่งในอดีตมักต้องพึ่งพา "คอมพิวเตอร์ PC Gateway" เป็นตัวกลาง บทความนี้จะพาคุณไปรู้จักกับ **RD81MES96N** โมดูล MES Interface อัจฉริยะบนตระกูล **Mitsubishi Electric MELSEC iQ-R Series** ที่เปลี่ยนโฉมการเชื่อมต่อสู่ระดับ Solid-State โดยไม่ต้องใช้ PC Gateway อีกต่อไป

1. ปัญหาคลาสสิกของ PC Gateway: ทำไมถึงเป็นจุดเสี่ยงคอขวด?

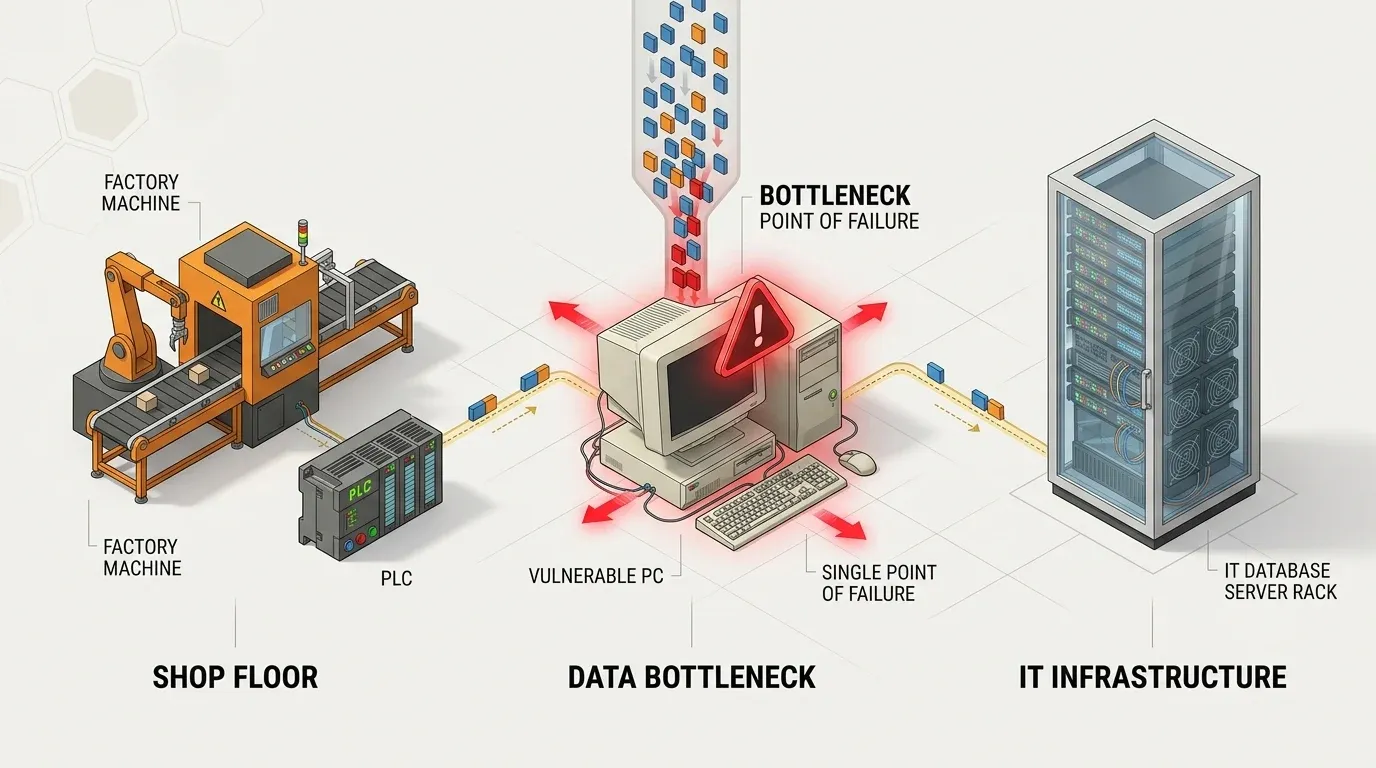

โครงสร้างการดึงข้อมูลแบบเดิม (Traditional Architecture) มักใช้คอมพิวเตอร์ระบบปฏิบัติการ Windows วางไว้ในตู้คอนโทรล รันโปรแกรมประเภท OPC Server (เช่น KEPServerEX) หรือเขียนสคริปต์ C#/Python เพื่อโพลลิ่งข้อมูลจาก PLC แล้วแปลงเป็นคำสั่ง SQL ก่อน Insert ลงฐานข้อมูล

2. ทำความรู้จักโมดูล RD81MES96N บนตระกูล iQ-R

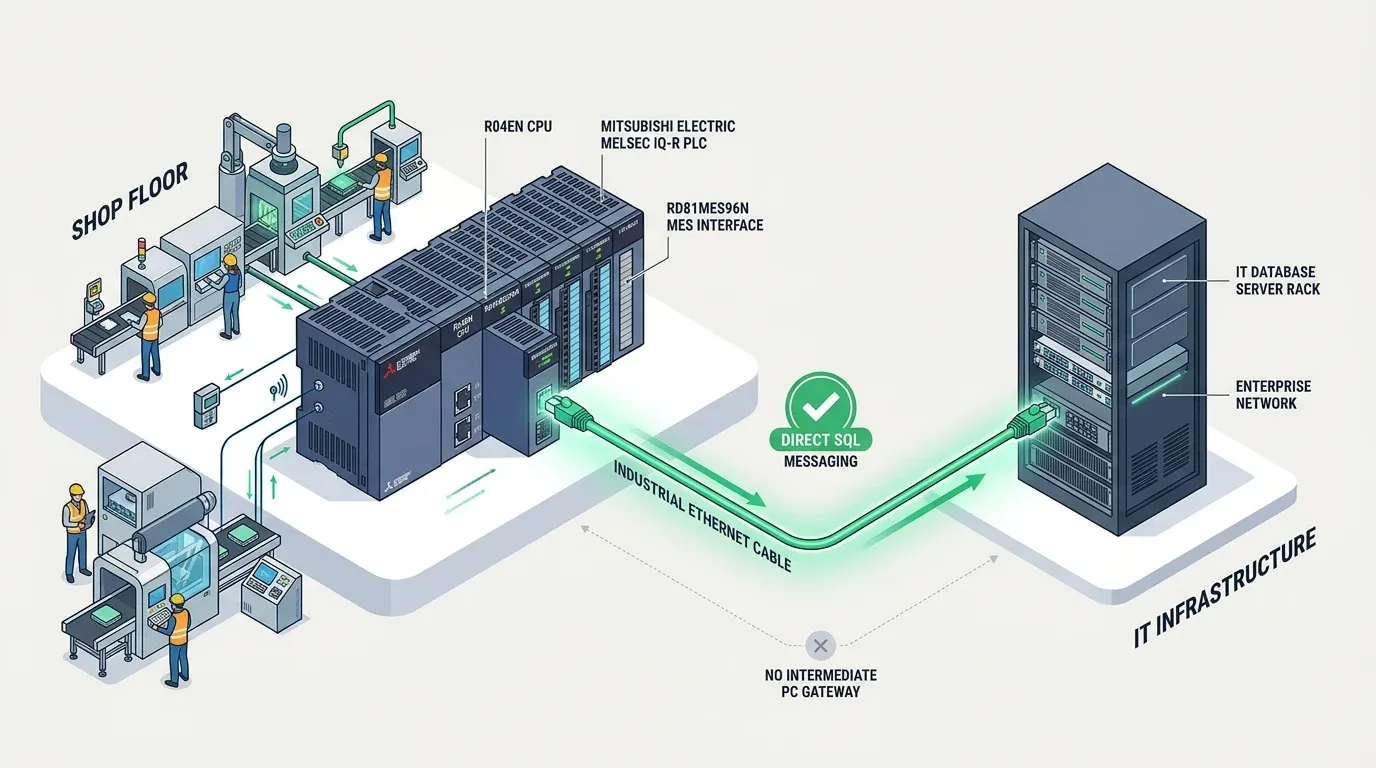

**RD81MES96N** คือโมดูลอินเทอร์เฟซระดับฮาร์ดแวร์อุตสาหกรรม (Industrial Embedded Module) ที่ติดตั้งอยู่บน Base Rack เดียวกับ CPU ของตระกูล MELSEC iQ-R (เช่น Mitsubishi iQ-R R04EN CPU) สื่อสารแลกเปลี่ยนข้อมูลกับ CPU ผ่านบัสบอร์ดความเร็วสูงภายในแร็คโดยตรง และมีพอร์ต Ethernet แยกอิสระสำหรับยิงคำสั่ง SQL ตรงสู่ IT Database Server

3. ฟังก์ชันเด่นที่ทำให้ RD81MES96N เหนือกว่าระบบทั่วไป

• 1. PC-less Direct Database Connectivity: รองรับการส่งคำสั่ง SQL แท้ๆ (INSERT, SELECT, UPDATE, DELETE) ตรงไปยังฐานข้อมูลชั้นนำ ทั้ง Microsoft SQL Server, Oracle Database, MySQL, PostgreSQL และ Access ผ่านพอร์ต Ethernet ในตัว
• 2. การสื่อสารแบบ 2 ทิศทาง (Bidirectional Synchronization): ทำหน้าที่บันทึกประวัติการผลิตย้อนกลับสู่ IT (Traceability) และสามารถดาวน์โหลดสูตรการผลิต (Recipe Management) จากตารางฐานข้อมูล IT ลงสู่ดาต้ารีจิสเตอร์ (D, W, ZR) ของ PLC ได้โดยตรง
• 3. ไม่ต้องเขียนโค้ดภาษา SQL ในโปรแกรม Ladder/ST: วิศวกรสามารถตั้งค่าผ่านโปรแกรม MES Interface Function Configuration Tool แบบ GUI เพียงแค่คลิกเลือก Trigger Event (เช่น บิต M100 ON เมื่องานเสร็จ) และผูกตัวแปร PLC เข้ากับ Field ของ Table ได้อย่างสะดวกรวดเร็ว
• 4. ระบบ Offline Data Buffering ป้องกันข้อมูลสูญหาย 100%: เมื่อระบบ LAN ของโรงงานมีปัญหา หรือ Database Server ของ IT ดับ โมดูลจะจัดเก็บข้อมูลลง Compact Memory และบันทึกลง SD Card ภายในตัวโมดูลแบบอัตโนมัติ เมื่อเน็ตเวิร์กกลับมาเชื่อมต่อได้ จะทยอยส่งข้อมูลย้อนหลังตามลำดับ FIFO ทำให้ไม่เสียประวัติ Traceability แม้แต่เรคคอร์ดเดียว

4. การทำงานร่วมกันระหว่าง R04EN CPU และ RD81MES96N

การจับคู่ระหว่าง **R04EN CPU** และ **RD81MES96N** บนแร็คเดียวกัน ถือเป็น Best Practice ในการออกแบบระบบอัตโนมัติยุคใหม่ เพราะเกิดการแบ่งหน้าที่อย่างชัดเจนและมีประสิทธิภาพสูงสุด:

• R04EN CPU มุ่งเน้นการควบคุมระดับ Real-Time Deterministic: รัน Logic ความเร็ว 0.98 ns ควบคุมมอเตอร์ วาล์ว และการทำ Demand Control & Peak Shaving ผ่านพอร์ต Dual Ethernet ในตัว
• RD81MES96N รับผิดชอบการแลกเปลี่ยนข้อมูลระดับ Transactional กับ IT: สื่อสารกับ Server ภายนอก จัดการ Handshake และทำ Data Buffering โดยไม่ดึงภาระ Scan Time หรือรบกวนจังหวะการทำงานของ CPU หลัก
